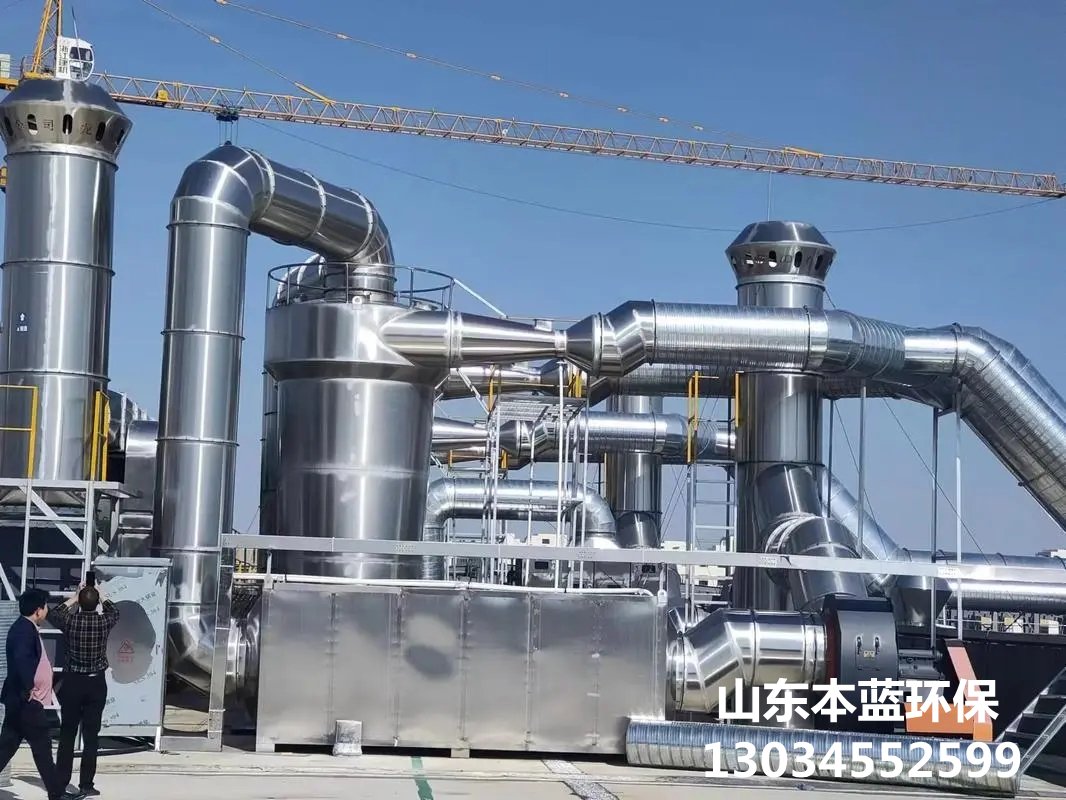

噴漆廠房廢氣處理設備的計量方法



 本文詳細闡述了噴漆廠房廢氣處理設備的計量方法，包括廢氣流量、濃度、處理效率等關鍵參數的測量原理、工具及計算方式，旨在為噴漆廠房廢氣處理設備的合理選型、運行監控與管理提供全面且科學的計量指導，確保廢氣達標排放并滿足環保要求。



 一、引言

噴漆工藝在汽車制造、家具生產、機械加工等眾多行業中廣泛應用，但噴漆過程中會產生***量含有有機污染物、漆霧顆粒及異味物質的廢氣。這些廢氣若不經有效處理直接排放，將對***氣環境造成嚴重污染，危害人體健康并違反環保法規。因此，噴漆廠房需配備合適的廢氣處理設備，而準確計量廢氣處理設備的相關參數對于評估其性能、保障處理效果以及***化運行成本至關重要。



 二、廢氣流量的計量



 （一）測量原理

廢氣流量是指單位時間內通過廢氣處理設備的廢氣體積或質量。常用的流量測量原理有節流式、速度式、容積式等。節流式基于伯努利方程，通過在管道中安裝節流裝置（如孔板、噴嘴、文丘里管），使廢氣流經節流件時流速變化，導致壓力差產生，根據壓力差與流量的函數關系確定流量。速度式流量計（如渦輪流量計、電磁流量計）利用廢氣流動推動葉輪旋轉或感應電磁信號，通過轉速或電信號強度來推算流量。容積式流量計則通過測量廢氣充滿一定容積腔室的次數來計算流量，適用于小流量、高精度測量場合。



 （二）測量工具

1. 孔板流量計：由孔板、導壓管、差壓變送器等組成。孔板安裝在廢氣管道中，當廢氣通過時，差壓變送器檢測孔板前后的壓差，并將壓差信號轉換為電信號輸出，通過預先標定的流量  壓差曲線計算出廢氣流量。

2. 渦輪流量計：內部有可旋轉的渦輪葉片，廢氣沖擊渦輪使其轉動，渦輪的轉速與廢氣流量成正比，通過磁電轉換裝置將轉速信號轉換為電脈沖信號，經計數器統計脈沖數得出流量。

3. 熱式質量流量計：利用加熱元件對廢氣加熱，測量因廢氣流動導致的熱量損失速率，進而推算出廢氣的質量流量，對溫度、壓力波動適應性較強，常用于復雜工況下的廢氣流量測量。



 （三）計算方法

以孔板流量計為例，根據伯努利方程和連續性方程推導出的流量計算公式為：

\[Q = C\times A_0\times\sqrt{\frac{2\Delta P}{\rho}}\]

其中，\(Q\)為廢氣流量（\(m^3/s\)），\(C\)為流量系數（通過實驗標定），\(A_0\)為孔板開孔面積（\(m^2\)），\(\Delta P\)為孔板前后壓差（\(Pa\)），\(\rho\)為廢氣密度（\(kg/m^3\)）。



對于渦輪流量計，流量計算公式為：

\[Q = \frac{N}{K}\]

其中，\(N\)為單位時間內的脈沖數，\(K\)為儀表常數（由廠家標定，與渦輪結構、傳感器靈敏度等有關）。

 三、廢氣濃度的計量



 （一）測量原理

廢氣濃度計量主要針對廢氣中的有害物質，如揮發性有機化合物（VOCs）、苯系物、漆霧等。常用的測量方法有光學法、電化學法、氣相色譜法等。光學法基于朗伯  比爾定律，當光線穿過廢氣時，廢氣中的物質對***定波長的光產生吸收或散射，通過測量光強變化確定物質濃度。電化學法利用電極與廢氣中待測物質發生電化學反應，產生與濃度相關的電流信號來測量濃度。氣相色譜法是將廢氣樣品注入色譜柱，各組分在色譜柱中分離后依次進入檢測器，根據保留時間定性，峰高或峰面積定量分析廢氣成分濃度。



 （二）測量工具

1. 紫外  可見分光光度計：用于測量廢氣中***定有機物或無機物的濃度。例如，對于苯系物廢氣，選擇合適波長的紫外光作為光源，廢氣樣品在吸收池中吸收光線，通過測量吸光度，對照標準曲線計算出苯系物的濃度。

2. 便攜式 VOC 檢測儀：采用光電離子化檢測器（PID），當 VOC 分子在紫外燈照射下電離產生離子電流，電流***小與 VOC 濃度成正比，可快速現場檢測廢氣中 VOC 的***致濃度，常用于日常巡檢。

3. 氣相色譜儀：由進樣系統、色譜柱、檢測器（如氫火焰離子化檢測器 FID、熱導檢測器 TCD 等）組成。將采集的廢氣樣品注入氣相色譜儀，各組分在色譜柱中分離后進入檢測器，檢測器輸出電信號，經數據處理系統分析得到各成分的濃度信息，適用于復雜廢氣成分的***分析。



 （三）計算方法

以紫外  可見分光光度計測量某有機物濃度為例，根據朗伯  比爾定律：

\[A = K\times L\times C\]

其中，\(A\)為吸光度，\(K\)為摩爾吸光系數（與物質性質和波長有關），\(L\)為吸收池光程長度（\(m\)），\(C\)為有機物濃度（\(mol/L\)）。通過測量吸光度 \(A\)，并已知 \(K\) 和 \(L\)，可計算出有機物濃度 \(C\)。



對于氣相色譜法，根據標準曲線法，先配制一系列已知濃度的標準樣品，在相同色譜條件下進樣分析，得到各標準樣品的峰面積或峰高與濃度的校準曲線。然后對未知廢氣樣品進行色譜分析，測量其峰面積或峰高，在校準曲線上查得對應的濃度值。



 四、廢氣處理效率的計量



 （一）測量原理

廢氣處理效率是指廢氣處理設備對廢氣中污染物的去除程度，通常以處理前后污染物濃度或排放量的比值來表示。通過分別測量處理前廢氣的污染物濃度（或排放量）和處理后廢氣的污染物濃度（或排放量），計算兩者的差值占處理前值的百分比，即可得到處理效率。



 （二）測量工具

除了上述用于測量廢氣濃度的流量計量工具外，還需在廢氣處理設備的進口和出口處分別設置采樣點，并配備相同的濃度測量儀器，以確保測量數據的準確性和可比性。例如，在噴漆廠房廢氣處理系統的入口處和經過活性炭吸附、催化燃燒等處理設備后的出口處，同時使用便攜式 VOC 檢測儀或氣相色譜儀測量 VOC 濃度。



 （三）計算方法

廢氣處理效率（\(\eta\)）的計算公式為：

\[\eta = \frac{C_{in}C_{out}}{C_{in}}\times100\%\]

其中，\(C_{in}\)為處理前廢氣中污染物的濃度（或排放量），\(C_{out}\)為處理后廢氣中污染物的濃度（或排放量）。



對于采用多種處理工藝組合的廢氣處理系統，整體處理效率可通過各階段處理效率的連乘計算得出。例如，廢氣先經過預處理去除漆霧，處理效率為 \(\eta_1\)，再經過活性炭吸附去除 VOCs，處理效率為 \(\eta_2\)，則整體處理效率 \(\eta = \eta_1\times\eta_2\)。



 五、其他相關參數的計量



 （一）設備阻力

設備阻力是指廢氣流經處理設備時產生的壓力損失，它反映了設備對廢氣流動的阻礙程度。過***的設備阻力會增加風機能耗，降低廢氣處理系統的整體效率。通常使用壓力傳感器測量設備進出口的壓力差來確定設備阻力。例如，在布袋除塵器進出口管道上安裝壓力傳感器，讀取壓差值，即為布袋除塵器的阻力。合理控制設備阻力在設計范圍內，對于節能降耗和保證廢氣處理系統的穩定運行具有重要意義。



 （二）設備運行時間

準確記錄廢氣處理設備的運行時間，有助于計算設備的處理能力、評估設備的使用壽命以及制定維護計劃。可通過安裝計時器或利用設備自帶的運行時間累計功能來實現計量。例如，一些***型廢氣處理設備配備了電子計時器，能夠***記錄設備的開啟和關閉時間，從而計算出累計運行時間。根據設備的運行時間和處理風量、處理效率等參數，可以分析設備的處理效能變化趨勢，及時發現潛在問題并進行維護或更換部件。



 六、結論

噴漆廠房廢氣處理設備的計量涉及多個關鍵參數，包括廢氣流量、濃度、處理效率、設備阻力和運行時間等。準確計量這些參數對于噴漆廠房廢氣處理設備的選型、運行監控、性能評估以及***化管理具有極為重要的意義。通過合理選擇測量工具、掌握科學的測量原理和計算方法，并嚴格按照操作規程進行計量工作，能夠確保廢氣處理設備穩定高效運行，實現廢氣達標排放，有效保護***氣環境，同時也有助于企業降低環保成本，提高經濟效益和社會效益。在實際生產過程中，應定期對廢氣處理設備進行計量檢測和維護，以適應生產工藝變化和環保要求的不斷提高。
